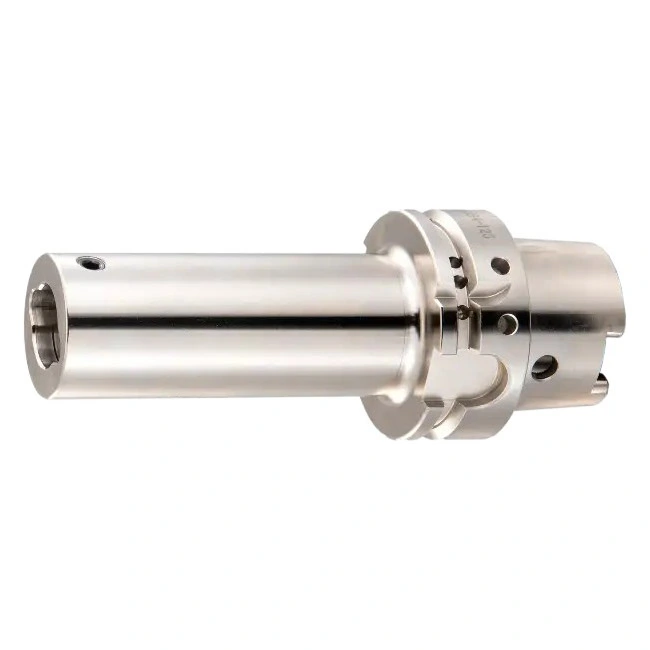

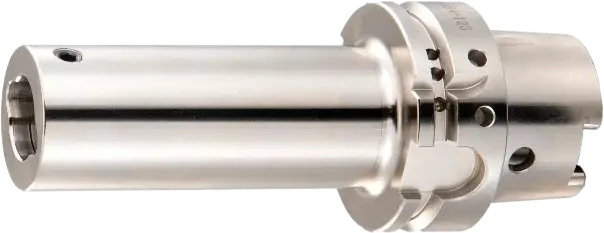

Supporto HSK

Gamma di diametri: 19 mm – 63 mm (0,788” – 2,48”)
• Gamma di lunghezze: 85 mm – 155 mm (3,346” – 6,102”)
• Materiale: acciaio H13

Caratteristiche e vantaggi

• L'interfaccia a stelo cavo fornisce conicità e contatto frontale simultanei per una maggiore rigidità
• Eccentricità massima: 0,005 mm
• Tolleranza foro H5
• Bilanciato su G6.3 a 15.000 giri/min
• Bilanciamento G2.5 opzionale disponibile per applicazioni ad alta velocità
• Compatibile con utensili a codolo piatto diritti e inclinati conformi alla norma DIN 1835-B
• Vedere pagina 110 del nostro catalogo nella scheda "Download" per dimensioni dettagliate, tolleranze e inserti applicabili
• Vi preghiamo di contattarci per domande su prezzi o soluzioni personalizzate

Invia richiesta

Descrizione del prodotto

Dimensioni e specifiche tecniche

17 configurazioni disponibili

Diametro del foro (mm)	Diametro sedile (mm)	Lunghezza del sedile (mm)	Lunghezza punta (mm)	Massa (kg)
11	19	85	47	1.18
11	19	115	77	1.21
14	24	85	47	1.21
14	24	115	77	1.27
14	24	145	107	1.3
18	31	95	69	1.32
18	31	125	99	1.46
18	31	155	129	1.62
22	39	95	69	1.54
22	39	125	99	1.86
22	39	155	129	2.15
28	50	95	69	1.81
28	50	125	99	2.35
28	50	155	129	2.75
36	63	95	69	2.75
36	63	125	99	3.2
36	63	155	129	3.4
