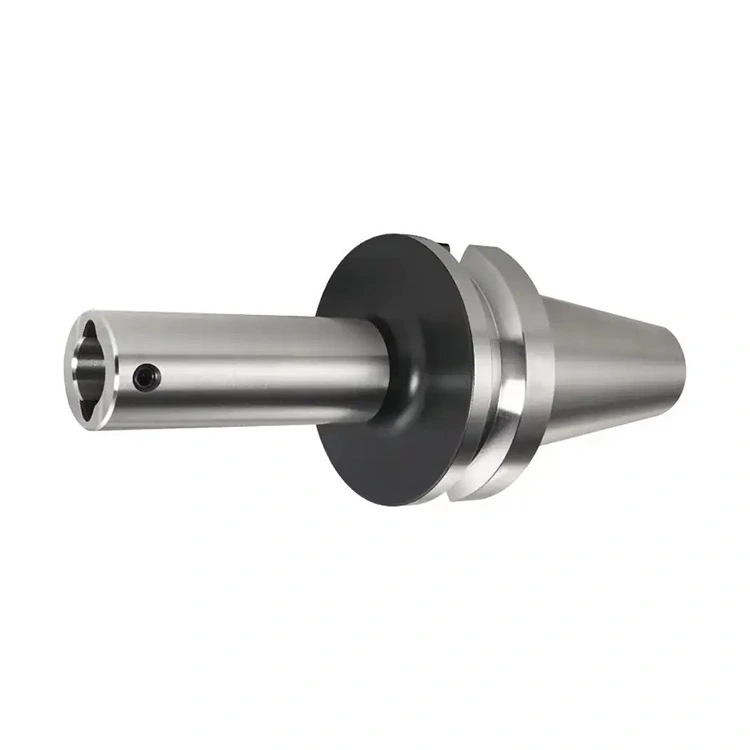

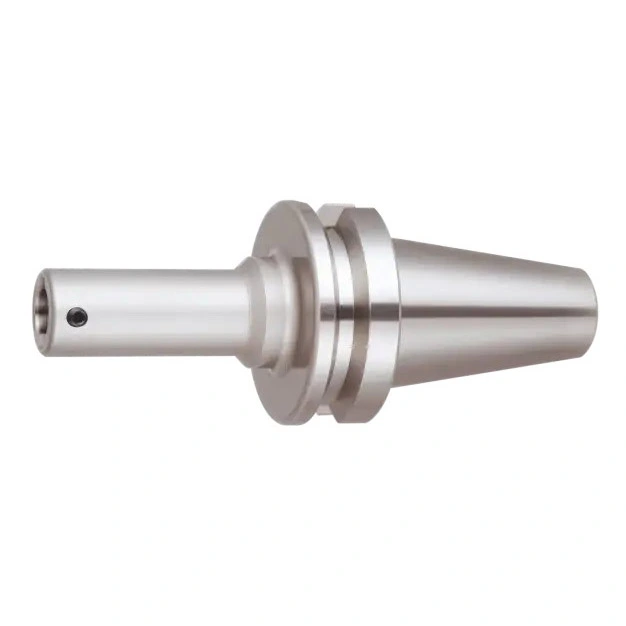

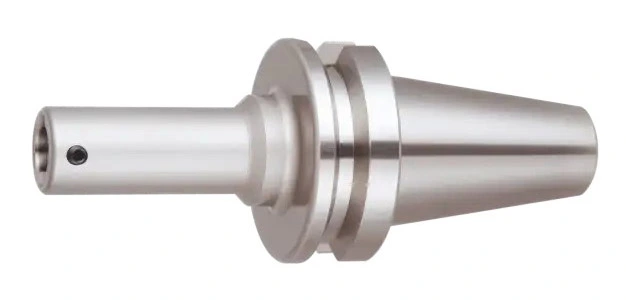

Titolare CKB

Gamma di diametri: 19 mm – 63 mm (0,748” – 2,48”)
• Gamma di lunghezze: 80 mm – 285 mm (3,15” – 11,22”)
• Materiale: acciaio H13

Caratteristiche e vantaggi

• L'interfaccia modulare fornisce una connessione rigida tra mandrino e utensile da taglio
• L'interfaccia di precisione garantisce un posizionamento accurato e un bloccaggio affidabile

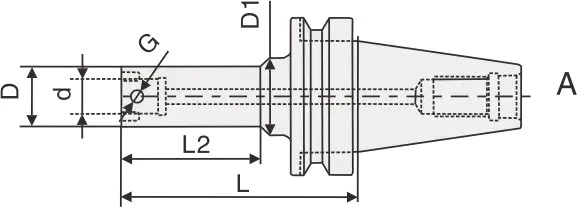

• Disponibile nel tipo A e nel tipo B

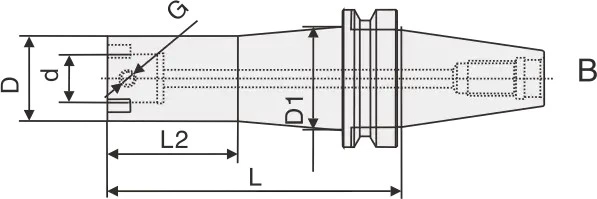

• Il tipo B presenta una base di bloccaggio più spessa per una maggiore rigidità e resistenza alle vibrazioni
• Vedere pagina 111 del nostro catalogo nella scheda "Download" per dimensioni dettagliate, tolleranze e inserti applicabili
• Vi preghiamo di contattarci per domande su prezzi o soluzioni personalizzate

Invia richiesta

Descrizione del prodotto

Dimensioni e specifiche tecniche

49 configurazioni disponibili

Diametro del foro (mm)	Diametro sedile (mm)	Lunghezza del sedile (mm)	Filettatura di collegamento (G)	Lunghezza punta (mm)	Massa (kg)
11	19	80	M4×0,5	46	0.75
14	24	80	M5×0,5	46	0.83
18	31	80	M6×0,75	58	0.91
22	39	80	M8×0,75	58	1.02
28	49	65	M10×1	42	1.45
11	19	85	M4×0,5	49	1.21
11	19	115	M4×0,5	79	1.21
14	24	85	M5×0,5	49	1.21
14	24	115	M5×0,5	79	1.27
14	24	145	M5×0,5	105	1.3
18	31	95	M6×0,75	68	1.32
18	31	125	M6×0,75	80	1.46
18	31	155	M6×0,75	85	1.62
18	31	185	M6×0,75	115	1.75
22	39	95	M8×0,75	68	1.54
22	39	125	M8×0,75	98	1.86
22	39	155	M8×0,75	128	2.15
22	39	185	M8×0,75	120	2.42
28	49	95	M10×1	68	1.81
28	49	125	M10×1	98	2.35
28	49	155	M10×1	128	2.75
28	49	185	M10×1	155	3.05
28	49	215	M10×1	180	3.3
36	63	65	M12×1	43	2.2
36	63	95	M12×1	68	2.75
36	63	125	M12×1	98	3.2
36	63	155	M12×1	128	3.4
36	63	185	M12×1	158	3.6
36	63	215	M12×1	188	3.8
11	19	125	M4×0,5	67	3.93
11	19	165	M4×0,5	75	4.05
14	24	125	M5×0,5	67	4.08
14	24	165	M5×0,5	75	4.2
18	31	125	M6×0,75	75	4.1
18	31	165	M6×0,75	90	4.35
18	31	205	M6×0,75	130	4.7
22	39	125	M8×0,75	82	4.35
22	39	165	M8×0,75	95	4.7
22	39	205	M8×0,75	110	5.02
22	39	245	M8×0,75	150	5.3
28	49	125	M10×1	82	4.75
28	49	165	M10×1	95	5.2
28	49	205	M10×1	110	5.53
28	49	245	M10×1	150	5.95
36	63	125	M12×1	87	5.15
36	63	165	M12×1	127	6.1
36	63	205	M12×1	165	7.4
36	63	245	M12×1	150	7.75
36	63	285	M12×1	185	8.1
