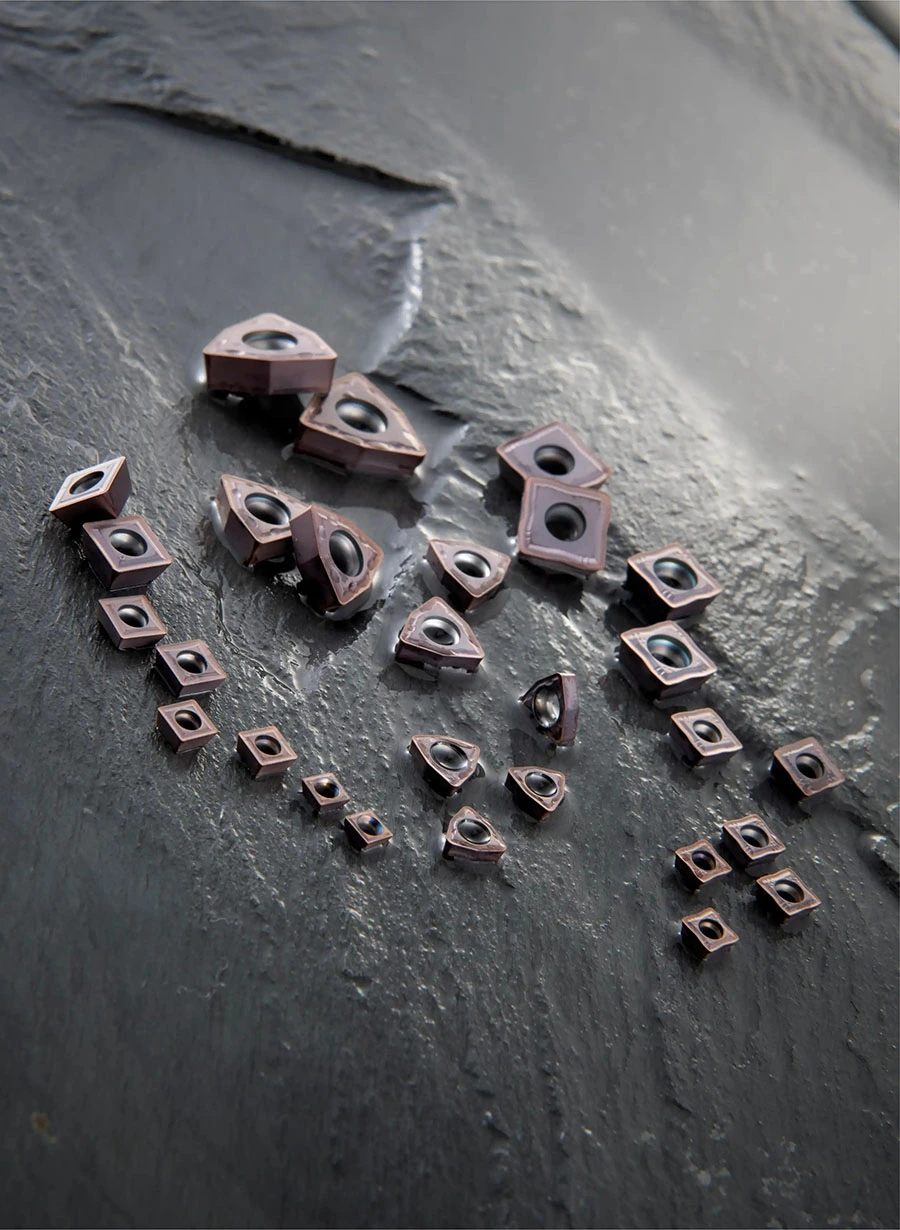

Inserti in metallo duro XCMT
Gamma di diametri: 4,40 mm – 17,40 mm (0,173” – 0,685”)
• Intervallo di spessore: 1,70 mm – 5,56 mm (0,067” – 0,219”)
• Materiale: carburo
Caratteristiche e vantaggi
• Progettato per l'uso come inserto singolo nei sistemi di foratura TCAP
• Geometria rombica di 86° con angolo di scarico di 7°
• Fornisce un equilibrio tra robustezza del tagliente, gioco e stabilità di taglio
• Vedere pagina 93 del nostro catalogo nella scheda "Download" per dimensioni dettagliate, tolleranze e inserti applicabili
• Vi preghiamo di contattarci per domande su prezzi o soluzioni personalizzate
Invia richiesta
Descrizione del prodotto

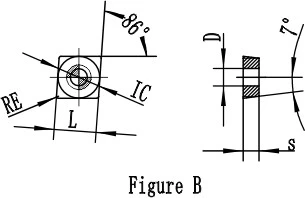

Dimensioni e specifiche tecniche
11 configurazioni disponibili
| Lunghezza del bordo (L) (mm) | Inserisci diam. (IC) (mm) | Spessore (s) (mm) | Diametro foro. (d) (mm) | Punta del bordo (r) (mm) | Diametro foro a U (mm) |
|---|---|---|---|---|---|
| 6.4 | 4.4 | 1.7 | 2.1 | 0.4 | TCAP08R |
| 6.4 | 4.4 | 1.7 | 2.1 | 0.4 | TCAP08L |
| 5.6 | 5.6 | 2.1 | 2.3 | 0.4 | TCAP10R |
| 6.4 | 6.4 | 2.38 | 2.6 | 0.4 | TCAP12R |
| 7.5 | 7.5 | 3.18 | 2.8 | 0.4 | TCAP14R |
| 8.4 | 8.4 | 3.18 | 3.4 | 0.4 | TCAP16R |
| 10.5 | 10.5 | 3.97 | 4.2 | 0.4 | TCAP20R |
| 10.5 | 10.5 | 3.97 | 4.2 | 0.8 | TCAP20R |
| 13.4 | 13.4 | 4.76 | 5.2 | 0.4 | TCAP25R |
| 13.4 | 13.4 | 4.76 | 5.2 | 0.8 | TCAP25R |
| 17.4 | 17.4 | 5.56 | 5.2 | 0.8 | TCAP 32R |
