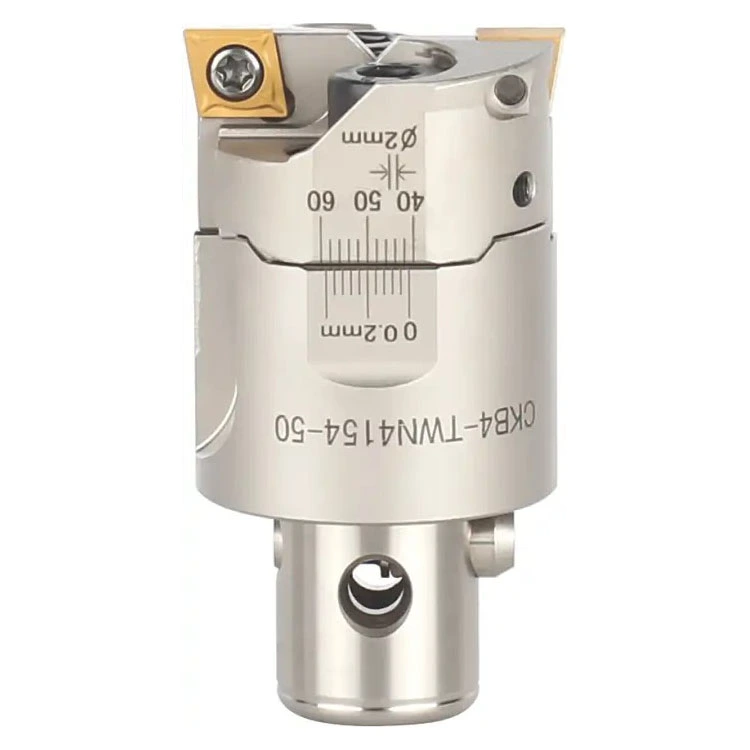

Testa per alesatura grezza TWN

Gamma di diametri: 20 mm – 150 mm (0,787” – 5,906”)
• Gamma di lunghezze: 35 mm – 75 mm (1.378” – 2.953”)
• Materiale: acciaio H13

Caratteristiche e vantaggi

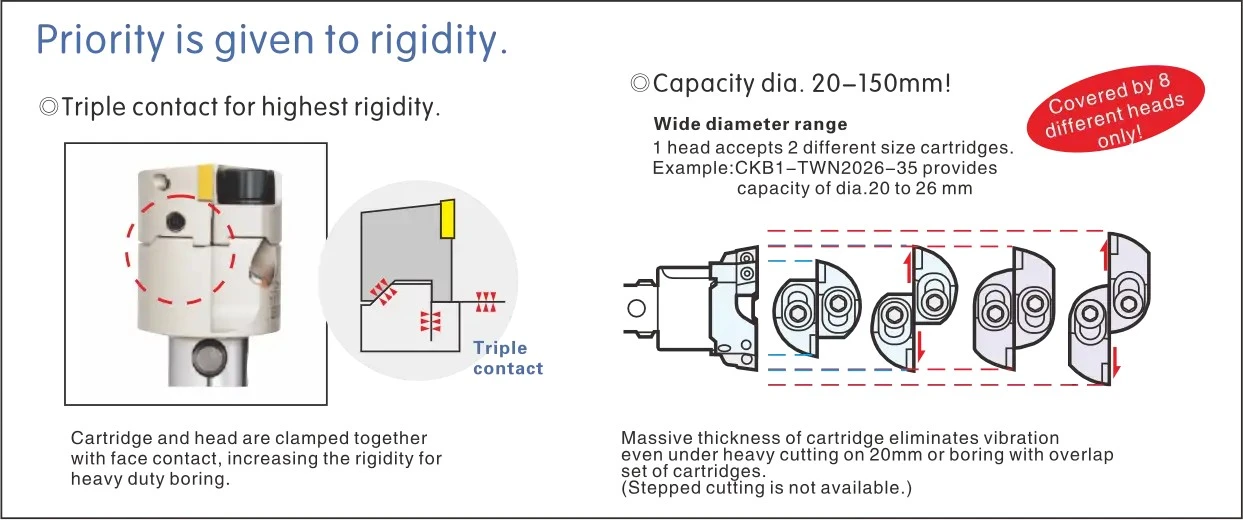

• Una testa di alesatura può ospitare cartucce di due dimensioni, riducendo le scorte di utensili
• Il supporto della cartuccia su tre lati fornisce elevata rigidità e resistenza alle vibrazioni
• Il bloccaggio della cartuccia a pieno contatto migliora la distribuzione del carico e la forza di bloccaggio
• Eccentricità della taglierina inferiore a 0,02 mm

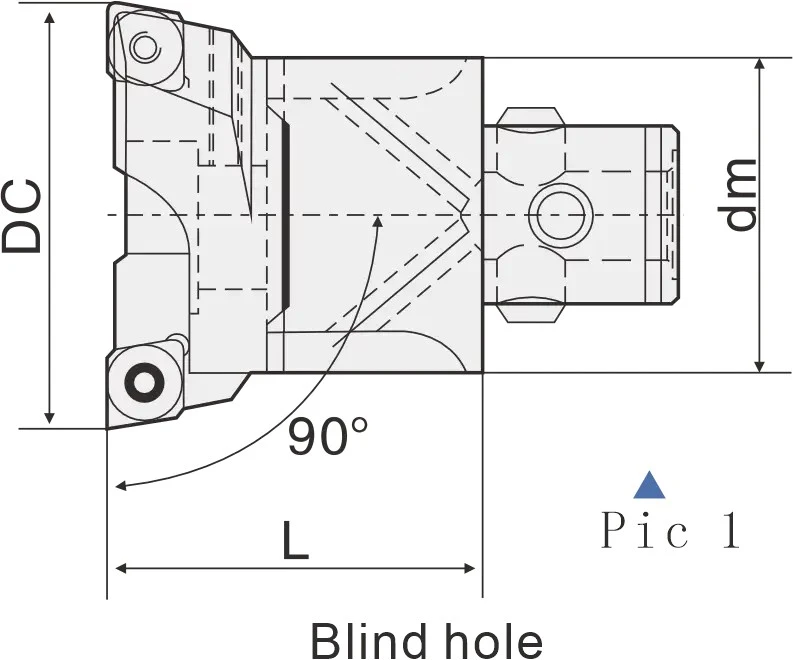

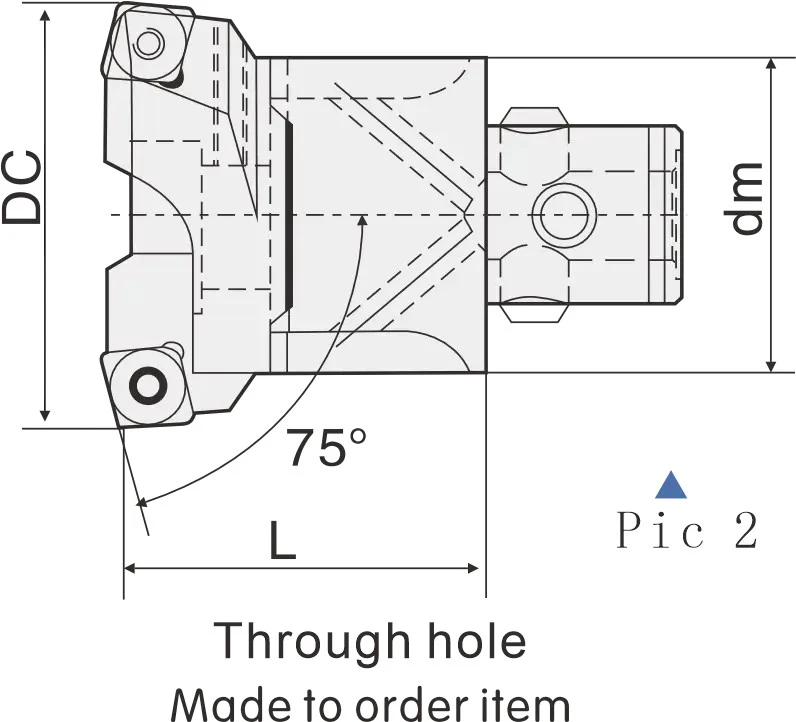

• Supporta fori ciechi a 90° e fori passanti a 75°
• Vedere pagina 96 del nostro catalogo nella scheda "Download" per dimensioni dettagliate, tolleranze e inserti applicabili
• Vi preghiamo di contattarci per domande su prezzi o soluzioni personalizzate

Invia richiesta

Descrizione del prodotto

Dimensioni e specifiche tecniche

12 configurazioni disponibili

Diametro di taglio (mm)	Diametro di tenuta (mm)	Lunghezza (mm)	Inserire	Inserire la vite	Inserire la chiave	Blocco taglierina	Vite del blocco taglierina	Vite del rifinitore diapositiva	Massa (kg)	Vite di tenuta
20–26	19	35	CC..0602..	M2,5×6,5	T8	TW20–26M	M4–0,7×16	M3×5	0.07	M2,5×6
25–33	24	38	CC..0602..	M2,5×6,5	T8	TW25–33M	M5–0,8×18	M3×6	0.14	M2,5×6
32–42	31	43	CC..09T3..	M4×10	T15	TW32–42M	M6–1,0×20	M3×8	0.23	M4×10
41–54	39	50	CC..09T3..	M4×10	T15	TW41–54M	M8–1,25×25	M3×10	0.43	M4×10
53–72	49	60	CC..1204..	M5×13	T20	TW53–72M	M10–1,5×35	M4×12	0.82	M5×12
68–90	63	75	CC..1204..	M5×13	T20	TW68–90M	M10–1,5×35	M4×16	1.75	M5×12
89–120	63	75	CC..1204..	M5×13	T20	TW89–120M	M10–1,5×35	M4×16	2.25	M5×12
115–150	63	75	CC..1204..	M5×13	T20	TW115–150M	M10–1,5×35	M4×20	2.35	M5×12
53–72	49	60	CC..1204..	M5×13	T20	TW53–72M	M10–1,5×35	M4×12	0.82	M5×12
68–90	63	75	CC..1204..	M5×13	T20	TW68–90M	M10–1,5×35	M4×16	1.75	M5×12
89–120	63	75	CC..1204..	M5×13	T20	TW89–120M	M10–1,5×35	M4×16	2.25	M5×12
115–150	63	75	CC..1204..	M5×13	T20	TW115–150M	M10–1,5×35	M4×20	2.35	M5×12
